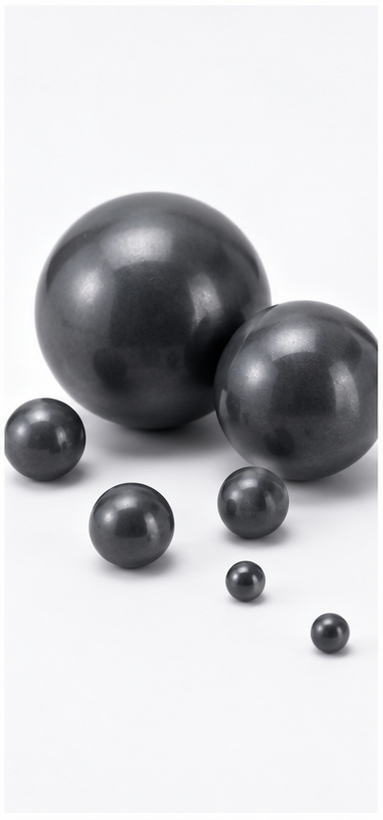

كرات نيتريد السيليكون – كرات محامل سيراميك Si3N4 للتطبيقات الدقيقة عالية السرعة
كريات نيتريد السيليكون، وتسمى أيضًا كريات محامل خزفية من Si3N4، هي كريات خزفية متقدمة صُممت للتطبيقات عالية السرعة، عالية الدقة، مرتفعة الحرارة وحساسة كهربائيًا. بالمقارنة مع الكريات الفولاذية، توفر كريات نيتريد السيليكون كثافة أقل، صلابة عالية، مقاومة ممتازة للتآكل، مقاومة قوية للصدمات الحرارية، عزلًا كهربائيًا، سلوكًا غير مغناطيسي ومقاومة جيدة للتآكل في معظم البيئات.
توفر SDBALLS كريات نيتريد السيليكون من 1.0 مم إلى 200.0 مم مع متطلبات دقة متوافقة مع معيار ISO 3290-2. تُستخدم بشكل شائع في المحامل الخزفية الهجينة، المحامل الخزفية الكاملة، المغازل عالية السرعة، مضخات التفريغ، الضواغط، اللوالب الكروية مُعادة التدوير، مقاييس التدفق، أجهزة القياس، مكونات الفضاء الجوي وأنظمة الحركة الدقيقة المتطلبة الأخرى.
| غرض | محتوى الصفحة الموصى به |
| اسم المنتج | كريات خزفية دقيقة / كريات محامل خزفية |
| مادة | سيراميك متقدم من Si3N4 / نيتريد السيليكون |
| نطاق القطر | 1.0 مم – 200.0 مم |
| معيار الدقة | ISO 3290-2 |
| صلابة | صلادة فيكرز 1400-1600 |
| التطبيقات النموذجية | محامل سيراميك هجينة، محامل سيراميك كاملة، أعمدة دوران عالية السرعة، مضخات تفريغ، ضواغط، معدات طرد مركزي، أعمدة لولبية كروية، مقاييس تدفق، أجهزة قياس، معدات فضائية ودقيقة |
شارك هذا المنتج
نظرة عامة على المنتج
كرات نيتريد السيليكون هي كرات سيراميكية عالية الأداء صُممت لأنظمة الحركة الدقيقة حيث قد تكون الكرات الفولاذية محدودة بسبب الوزن، التآكل، التوصيل الكهربائي، الاستجابة المغناطيسية، توليد الحرارة عند السرعات العالية أو الصدمة الحرارية. إنها واحدة من أكثر مواد الكرات السيراميكية استخدامًا للمحامل الهجينة والمحامل السيراميكية بالكامل.
تكمن القيمة الأساسية لكرات Si3N4 في الجمع بين الكثافة المنخفضة، الصلابة العالية، مقاومة التآكل، العزل الكهربائي والاستقرار الحراري. في المحامل عالية السرعة، يمكن أن تؤدي كتلة الكرة المنخفضة إلى تقليل قوى الطرد المركزي وحرارة الاحتكاك. في التجميعات الحساسة كهربائيًا، تساعد مادة السيراميك العازلة في تقليل مرور التيار الكهربائي عبر نظام المحمل. في التطبيقات المسببة للتآكل أو ذات درجات الحرارة العالية، يمكن أن يوفر نيتريد السيليكون أداءً أكثر استقرارًا من العديد من البدائل المعدنية.
اختيار المواد & التموضع التقني
نيتريد السيليكون هو سيراميك هندسي متقدم، ليس معدنًا وليس بلاستيكًا. يجب اختياره عندما يتطلب التطبيق خصائص سيراميكية مثل الوزن المنخفض، الصلابة العالية، العزل الكهربائي، السلوك غير المغناطيسي، مقاومة التآكل واستقرار الصدمة الحرارية. إنه مناسب بشكل خاص للمعدات الدوارة عالية السرعة، المحامل الدقيقة والأجهزة حيث قد تسبب الكرات الفولاذية تأكلًا كهربائيًا، تداخلًا مغناطيسيًا، خطر التآكل أو حمل طرد مركزي مفرط.
على الرغم من أن نيتريد السيليكون يتمتع بصلابة كسر أفضل بكثير من العديد من السيراميكات الأخرى، إلا أنه لا يزال مادة سيراميكية. يجب على المشترين تجنب استخدامه كبديل مباشر في التطبيقات ذات الصدمات الشديدة، التحميل على الحواف، ضعف المحاذاة أو حمل السحق غير المتحكم فيه ما لم تتم مراجعة التصميم. بالنسبة للتطبيقات عالية الصدمات أو الأحمال الميكانيكية العامة، قد تكون الكرات الفولاذية أو الفولاذ المقاوم للصدأ أو كربيد التنجستن أكثر ملاءمة اعتمادًا على البيئة.
المواصفات الفنية
| ملكية | محتوى نموذجي / موصى به |
| مادة | نيتريد السيليكون / سيراميك Si3N4 المتقدم |
| نطاق القطر | 1.0 مم – 200.0 مم؛ أحجام أخرى خاضعة لتأكيد الإنتاج |
| معيار الدقة | ISO 3290-2؛ الدرجة النهائية يتم تأكيدها وفقًا للتطبيق وطلب الشراء |
| صلابة | نطاق مرجعي HV 1400-1600 |
| كثافة | حوالي 3.26 جم/سم³ |
| معامل يونغ | قيمة مرجعية تقريبية 300 جيجا باسكال |
| مرجع القوة | حوالي 2300-4000 ميجا باسكال، اعتمادًا على درجة المادة وطريقة الاختبار |
| القدرة على تحمل درجات الحرارة | حتى 1200 درجة مئوية في ظل ظروف خدمة مناسبة غير صدمية ومتوافقة؛ الحد الفعلي يعتمد على تصميم التطبيق |
| المغناطيسية | غير مغناطيسي |
| الخاصية الكهربائية | عزل كهربائي ممتاز |
| مقاومة التآكل | ممتاز في معظم الظروف؛ لا ينصح به للمحاليل المحتوية على حمض الكبريتيك أو القلويات عالية التركيز دون تأكيد التوافق |
مرجع التركيب المادي
يتم تحديد كرات نيتريد السيليكون عادةً حسب درجة مادة السيراميك وخصائص الأداء بدلاً من جدول تركيب كيميائي بسيط مثل الفولاذ. المرجع التالي مناسب للموقع الإلكتروني والتواصل الخاص بالمشتريات. يجب أن يتبع التركيب النهائي، النقاء، الإضافات وطريق التلبيد المواصفات الفنية المتفق عليها أو تقرير اختبار المورد.
| مادة | التركيب / الهيكل الرئيسي | ملاحظات |
| نيتريد السيليكون | مصفوفة سيراميك Si3N4 | المادة الوظيفية الأساسية للصلابة العالية، الكثافة المنخفضة ومقاومة الصدمة الحرارية |
| مساعدات التلبيد / الإضافات | قد تشمل إضافات أكسيدية اعتمادًا على مسار الإنتاج | تُستخدم لدعم التكثيف والأداء السيراميكي النهائي؛ قد تختلف الصياغة الدقيقة |
| شكل المنتج النهائي | كرات سيراميكية ملبدة، مجلوخة بدقة ومصقولة | يعتمد الأداء على درجة المادة، الكثافة، إنهاء السطح، الاستدارة والتحكم في العيوب |
مقاومة الحرارة، العزل الكهربائي والأداء
توفر كرات نيتريد السيليكون مقاومة ممتازة للصدمة الحرارية واستقرارًا في درجات الحرارة العالية مقارنة بالعديد من مواد المحامل التقليدية. يساعد تمددها الحراري المنخفض في الحفاظ على استقرار الأبعاد أثناء التغيرات السريعة في درجة الحرارة، بينما تدعم الصلابة العالية ومقاومة التآكل عمر خدمة طويل في أنظمة المحامل والحركة الدقيقة المصممة بشكل صحيح.
يعتبر Si3N4 أيضًا عازلًا كهربائيًا ممتازًا وغير مغناطيسي. هذه الخصائص قيّمة في المحركات الكهربائية، الأدوات الدقيقة، المغازل عالية السرعة والتطبيقات حيث قد يؤدي التيار الكهربائي، الجذب المغناطيسي أو التآكل إلى تقصير عمر المحمل. ومع ذلك، يظل تصميم التطبيق مهمًا: يجب تأكيد الحمل، السرعة، التزييت، مادة القفص، هندسة المقعد، حالة الصدمات والبيئة الكيميائية قبل الاختيار النهائي للمادة.
التطبيقات وملاءمة التطبيق
| طلب | مستوى الملاءمة | لماذا هي مناسبة | ملاحظة للمشتري |

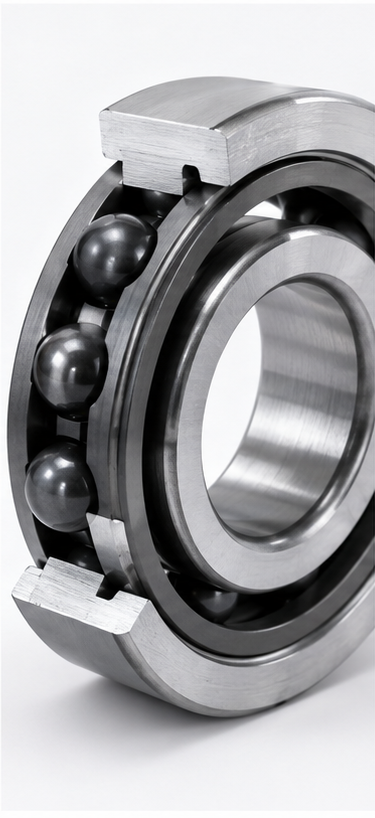

| محامل سيراميكية هجينة | ممتاز | الكثافة المنخفضة، الصلابة العالية، العزل ومقاومة التآكل تحسن أداء المحامل عالية السرعة | تأكيد درجة المحمل، الحمل، السرعة والتزييت |
| محامل سيراميكية بالكامل | ممتاز | مادة كرة سيراميكية غير مغناطيسية ومقاومة للتآكل تدعم البيئات الصعبة | تأكيد توافق مادة مجرى السباق والقفص |
| مغازل وأعمدة عالية السرعة | ممتاز | قوة طرد مركزية منخفضة واحتكاك منخفض يدعمان الحركة الدقيقة عالية السرعة | تأكيد إنهاء السطح ودرجة الاستدارة |

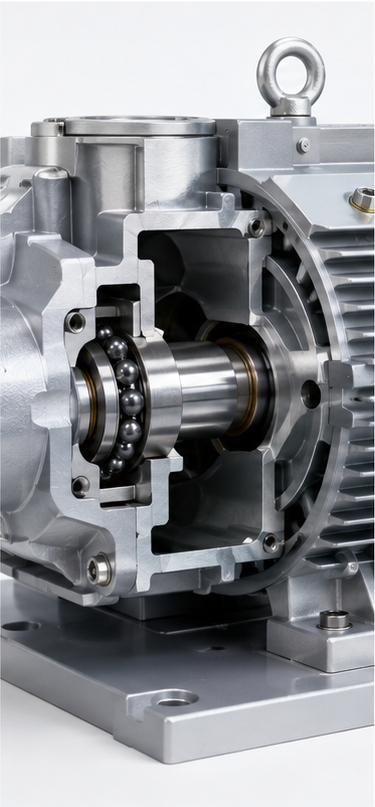

| مضخات التفريغ والضواغط | جيدة جداً | مقاومة التآكل، الاستقرار الحراري والتآكل المنخفض تدعم المعدات الدوارة | تأكيد الوسيط، درجة الحرارة وظروف التزييت |

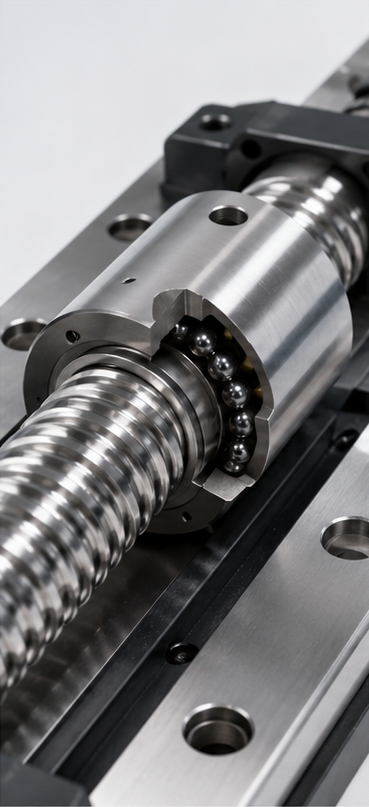

| براغي كريات معاد تدويرها | جيدة جداً | الدقة والصلابة والكتلة المنخفضة تدعم تجميعات التحكم في الحركة | تأكيد تصميم الحمل والمسار |

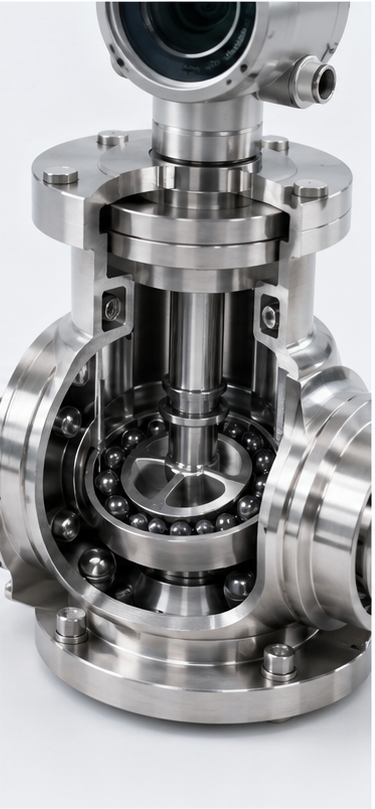

| مقاييس التدفق وأجهزة القياس | جيدة جداً | مواد غير مغناطيسية وعازلة ومقاومة للتآكل تدعم القياس المستقر | تأكيد الكثافة والطفو والتعرض للمواد الكيميائية |
| معدات الطيران والفضاء والمعدات الدقيقة | جيدة جداً | مواد سيراميكية خفيفة الوزن تدعم التطبيقات عالية الموثوقية | تأكيد المستندات الخاصة بالمشروع ومتطلبات الاعتماد |
| تطبيقات الصدمات الشديدة أو السحق | محدودة | قد تكون مادة السيراميك هشة تحت الصدمات أو التحميل غير السليم | النظر في بدائل من الفولاذ أو الفولاذ المقاوم للصدأ أو كربيد التنجستن |
دليل اختيار المواد
| خيار المادة | القوة النموذجية | القيد | متى يُوصى به |
| كريات نيتريد السيليكون / Si3N4 | كثافة منخفضة، صلابة عالية، عزل كهربائي، مقاومة للصدمات الحرارية، أداء عالي في المحامل عالية السرعة | تكلفة أعلى من الفولاذ؛ هشاشة السيراميك تحت الصدمات الشديدة | محامل هجينة، أعمدة دوران عالية السرعة، أجهزة، مضخات، أنظمة طيران ودقيقة |
| كريات سيراميك الزركونيا / ZrO2 | متانة أعلى بين السيراميك، مقاومة جيدة للتآكل، مظهر أبيض | أثقل وقدرة أقل عادة على تحمل درجات الحرارة العالية مقارنة بـ Si3N4 | صمامات، مضخات، معدات كيميائية وتطبيقات تحتاج متانة السيراميك |
| كريات سيراميك الألومينا / Al2O3 | سيراميك اقتصادي، صلابة عالية، مقاومة للتآكل | أكثر هشاشة ومتانة أقل مقارنة بـ Si3N4 أو ZrO2 | طحن، تطبيقات كيميائية، تطبيقات سيراميكية خفيفة |
| كرات فولاذ الكروم AISI 52100 | دقة عالية، صلابة عالية، أداء قوي للمحامل وتكلفة أقل | موصل، مغناطيسي وغير مقاوم للتآكل | محامل قياسية، محركات وتجميعات محامل فولاذية دقيقة |
| كرات من الفولاذ المقاوم للصدأ | مقاومة للتآكل مع خيارات متعددة من الدرجات | الصلابة وأداء المحامل يعتمدان على الدرجة | تطبيقات رطبة، صحية، صمامات وتطبيقات معدنية حساسة للتآكل |
| كرات كربيد التنجستين | مقاومة تآكل عالية للغاية، كثافة وصلابة مرتفعتان | ثقيل جداً وتكلفة عالية؛ غير مناسب لتصاميم المحامل منخفضة الكتلة عالية السرعة | تآكل شديد، مقاييس، صمامات وتطبيقات عالية الضغط |
التحكم في التصنيع والعمليات
تُنتج كريات نيتريد السيليكون السيراميكية من خلال تحضير مسحوق سيراميك متقدم، تشكيل، تلبيد، طحن دقيق، صقل، تلميع، تنظيف، فرز وفحص. لتطبيقات المحامل عالية الجودة، يجب أن يتحكم مسار التصنيع في الكثافة، العيوب الداخلية، صقل السطح، الاستدارة، تفاوت القطر وتناسق الدفعات.
تدعم SDBALLS التوريد القائم على المواصفات لمتطلبات كريات Si3N4 القياسية والمخصصة. لمشاريع المحامل الدقيقة أو الطيران أو أعمدة الدوران أو الأجهزة، يجب على المشترين تأكيد القطر المطلوب، الدرجة، صقل السطح، درجة المادة، وثيقة الفحص وعملية الاعتماد قبل الإنتاج الضخم.
مراقبة وفحص الجودة
يركز مراقبة الجودة لكريات نيتريد السيليكون على الهندسة، سلامة السطح وتناسق المادة. نظراً لأن كريات Si3N4 تستخدم غالباً في تجميعات عالية القيمة، يجب تحديد متطلبات الفحص بوضوح قبل تأكيد الطلب.
- فحص القطر والدرجة وفقاً للمعيار المتفق عليه
- التحكم في الاستدارة وتفاوت القطر للاستخدام في المحامل الدقيقة
- فحص المظهر السطحي للرقائق، الشقوق، الحفر والتلوث
- تأكيد مرجعي للصلابة والكثافة عند الحاجة
- فحص خشونة السطح، جودة الصقل وجودة التلميع للتطبيقات عالية الجودة
- إمكانية تتبع الدفعات وفحص التعبئة
- اعتماد العينة، تقرير الفحص، اختبار طرف ثالث أو وثائق بنمط PPAP بناءً على طلب المشروع
خيارات التعبئة
تحتاج كريات نيتريد السيليكون إلى تغليف وقائي لتجنب تلف السطح، التلوث وخلط الأحجام أو الدرجات المختلفة. يمكن اختيار التغليف بناءً على قطر الكرية، درجة الدقة، كمية الطلب ومتطلبات النظافة.
- تغليف دقيق بأكياس أو زجاجات أو صواني أو صناديق للأحجام الصغيرة والمتوسطة
- فصل وقائي للكرات الخزفية عالية الدقة أو عالية القيمة
- تغليف تصديري بصناديق كرتون ومنصات نقالة للشحنات بالجملة
- ملصقات مخصصة تتضمن المادة والقطر والدرجة ورقم التشغيلة والكمية
- خيارات تغليف أنظف لمشاريع المحامل والأجهزة والفضاء أو تجميعات المصنّع الأصلي (OEM)
كيفية التحديد لعرض السعر
للحصول على عرض سعر دقيق لكرات نيتريد السيليكون، يُرجى تأكيد المعلومات التالية:
- المادة: Si3N4 / سيراميك نيتريد السيليكون، بالإضافة إلى أي معيار أو درجة مطلوبة للمادة
- القطر بالميليمتر أو البوصة
- درجة الدقة أو متطلب ISO 3290-2
- خشونة السطح أو متطلب تشطيب سطحي خاص إذا كان حرجاً
- الكمية وتقدير الطلب السنوي
- التطبيق: محمل هجين، محمل سيراميكي كامل، عمود دوران، مضخة، ضاغط، لولب كروي، مقياس تدفق، جهاز قياس أو استخدام آخر
- ظروف العمل: السرعة، الحمل، درجة الحرارة، التزييت، الوسط الكيميائي، متطلب العزل الكهربائي وحالة الصدمات
- طريقة التغليف ومتطلب النظافة
- تقرير فحص، شهادة اختبار، اعتماد عينة أو متطلب اختبار من طرف ثالث
- ميناء الوجهة، شروط التجارة وجدول التسليم المستهدف
الأسئلة الفنية الشائعة
س: ما هي كرات نيتريد السيليكون؟
ج: كرات نيتريد السيليكون هي كرات سيراميكية متقدمة مصنوعة من Si3N4. تتميز بخفة الوزن والصلابة ومقاومة التآكل وعدم المغناطيسية وعزل كهربائي ممتاز ومقاومة الصدمات الحرارية، مما يجعلها مناسبة للمحامل عالية السرعة وتطبيقات الحركة الدقيقة.
س: هل كرات Si3N4 أفضل من الكرات الفولاذية؟
ج: إنها أفضل في التطبيقات التي تتطلب وزناً منخفضاً أو عزلاً كهربائياً أو سلوكاً غير مغناطيسي أو مقاومة للتآكل أو أداءً عالي السرعة. لا تزال الكرات الفولاذية اقتصادية أكثر وقد تكون أفضل للمحامل العامة أو التطبيقات المعرضة لأحمال صدمية.
س: ما الأحجام التي يمكن لـ SDBALLS توريدها؟
ج: نطاق الأقطار المدرج هو من 1.0 مم إلى 200.0 مم. يجب تأكيد توفر الحجم النهائي ودرجة الدقة والتفاوت قبل تقديم عرض السعر.
س: ما معيار الدقة المطبق على كرات نيتريد السيليكون؟
ج: تذكر الصفحة ISO 3290-2. يجب اختيار الدرجة المحددة وفقاً لتصميم المحمل ومتطلبات الجهاز والسرعة ومستوى الضوضاء والتكلفة المستهدفة.
س: هل كرات نيتريد السيليكون مغناطيسية؟
ج: لا. كرات نيتريد السيليكون غير مغناطيسية، مما يفيد الأجهزة الدقيقة والمستشعرات والمعدات المتخصصة حيث يجب تقليل التداخل المغناطيسي.
س: هل كرات نيتريد السيليكون موصلة للكهرباء؟
ج: لا. Si3N4 عازل كهربائي ممتاز. هذا يساعد في تقليل مرور التيار وخطر التنقر الكهربائي في محامل المحركات والأنظمة الحساسة كهربائياً.
س: هل يمكن لكرات نيتريد السيليكون العمل في البيئات المسببة للتآكل؟
ج: توفر مقاومة ممتازة للتآكل في معظم الظروف. ومع ذلك، يجب مراجعة المحاليل المحتوية على حمض الكبريتيك والقلويات القوية والأوساط الكيميائية الخاصة قبل الاستخدام.
س: هل يمكن استخدام كرات Si3N4 في درجات حرارة عالية؟
ج: يتمتع نيتريد السيليكون بأداء قوي في درجات الحرارة العالية ومقاومة الصدمات الحرارية، وتدرج الصفحة مرجعاً لدرجة حرارة الخدمة يصل إلى 1200°م. يعتمد الاستخدام الفعلي على الحمل والسرعة والجو والتزييت ومادة القفص وتصميم التجميع.
س: ما التطبيقات الشائعة لكرات نيتريد السيليكون؟
ج: تشمل التطبيقات الشائعة المحامل السيراميكية الهجينة، والمحامل السيراميكية الكاملة، وأعمدة الدوران عالية السرعة، ومضخات التفريغ، والضواغط، والمعدات الطاردة المركزية، واللوالب الكروية المعاد تدويرها، ومقاييس التدفق، وأجهزة القياس، والفضاء، والمعدات الدقيقة.
س: ما هي المعلومات المطلوبة لعرض السعر؟
ج: يرجى تقديم المادة والقطر ودرجة الدقة والكمية والتطبيق والسرعة والحمل ودرجة الحرارة والوسط الكيميائي ومتطلب العزل الكهربائي وطريقة التغليف ووثائق الفحص ومصطلح التجارة.
