Stahlkugel mit Gewindebohrung – kundenspezifische Gewindekugeln für Befestigung, Vorrichtungen und Werkzeugmaschinen
Eine Stahlkugel mit Gewindebohrung ist eine speziell entwickelte sphärische Komponente für sichere Befestigung, Vorrichtungsmontage, Werkzeugmaschinenzubehör, Messgeräte, dekorative Beschläge und spezielle industrielle Baugruppen. Eine gebohrte und mit Gewinde versehene Bohrung ermöglicht die Befestigung der Kugel an einem Gegenstück, während die sphärische Außenseite für Positionierung, Kontakt, Ausrichtung oder optische Anforderungen erhalten bleibt.
SDBALLS liefert Gewindekugeln in Edelstahl, Messing, Aluminium und anderen projektspezifischen Materialien, mit Oberflächenbehandlungen wie Polieren, Bürsten, Plattieren, Pulverbeschichten und Sandstrahlen. Gewindegröße, Lochtiefe, Durchgangs- oder Sacklochausführung, Material, Durchmesser, Oberflächenbeschaffenheit und Montagefunktion sollten vor der Angebotserstellung bestätigt werden.
| Artikel | Empfohlener Seiteninhalt |
| Produkttyp | Stahlkugel mit Gewindebohrung / gebohrte und mit Gewinde versehene Kugel / sphärische Komponente mit Gewinde |
| Verfügbare Materialien | AISI-Edelstahl 201, 304, 316; Messing; Aluminium; andere Materialien nach Zeichnung und Produktionsbestätigung |
| Durchmesserbereich | Gelisteter Bereich 19 mm – 2000 mm; kleinere oder Sondergrößen nach Projektprüfung |
| Gewindetyp | Metrisches Gewinde, UNC/UNF oder kundenspezifisches Gewinde nach Zeichnung; Sackloch oder Durchgangsloch je nach Konstruktion verfügbar |
| Bohrungsposition | Einzelne Gewindebohrung üblich; Konstruktionen mit mehreren Löchern oder angeschweißtem Zubehör können nach Zeichnung überprüft werden |
| OEM-Service | Bohren von Löchern, Gewindeschneiden/-bohren, Anschweißen einer Mutter, Anschweißen eines Hakens, kundenspezifische Montagestruktur und Oberflächenbehandlung |
| Typische Anwendungen | Messmaschinen, Werkzeugmaschinen, Vorrichtungen, Montagebeschläge, Zierkugeln, Architekturbeschläge, kundenspezifische Baugruppen |
| Wichtige Hinweise für Käufer | Bestätigen Sie Kugeldurchmesser, Gewindegröße, Gewindetiefe, Lochtyp, Material, Oberflächenbeschaffenheit, Belastungsanforderung und Installationsmethode |
Dieses Produkt teilen

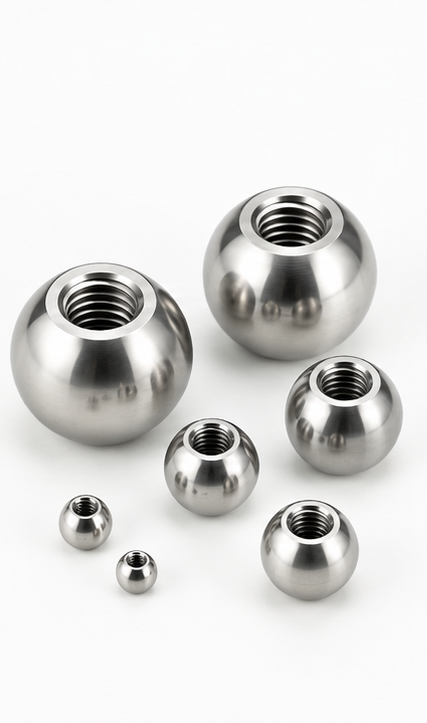

Produktübersicht
Steel balls with threaded holes are custom-machined spherical components designed for secure mounting in mechanical and industrial assemblies. Unlike standard bearing balls, they feature a threaded hole that allows attachment using a bolt, stud, or threaded rod, while maintaining an exposed spherical surface for contact, positioning, movement, or visual design.
These components are commonly used in machine tool accessories, measuring machine fixtures, locating elements, industrial hardware, ball-joint-style assemblies, and custom engineering projects. SDBALLS can review requirements for ball diameter, material, thread specification, hole configuration, thread engagement length, and surface finish. Share your drawing or specifications with us for a customized quotation.
Werkstoffauswahl & technische Positionierung
Material selection for threaded steel balls depends on the operating environment, appearance requirements, fastening method, and expected mechanical load. Stainless steel 304 is commonly selected for applications requiring general corrosion resistance and a clean metallic finish. Stainless steel 316 is a preferred option when higher corrosion resistance is needed. Brass offers a distinctive golden appearance, good machinability, and typically non-magnetic properties. Aluminum is suitable for applications where lightweight construction is important, particularly for larger spherical components and customized assemblies.
For threaded balls, the technical specifications involve more than the nominal ball diameter. Buyers should define the thread type and size, thread engagement depth, hole configuration (blind hole or through hole), concentricity requirements, and surface finish. For hollow or welded designs, wall thickness and joint construction should also be considered. In applications involving significant mechanical loads, buyers are encouraged to provide technical drawings and expected load conditions so that the threaded connection and overall component design can be evaluated before production.
Gewinde- & Befestigungsspezifikationen
| Konstruktionselement | Zu bestätigende Punkte | Wesentliche Bedeutung |
| Kugeldurchmesser | Außendurchmesser in mm oder Zoll | Bestimmt Passform, Aussehen, Kontaktfläche und verfügbare Gewindetiefe |
| Gewindegröße | M3, M4, M5, M6, M8, M10, UNC/UNF oder Sondergewinde | Stellt die korrekte Passung mit Schraube, Bolzen, Gewindestange oder Befestigungselement sicher |
| Bohrungstyp | Sackloch-Gewindebohrung, Durchgangs-Gewindebohrung, Senkbohrung, Ansenkung oder spezielle Bohrungsausführung | Beeinflusst Montageart, Festigkeit und Erscheinungsbild |
| Gewindetiefe | Effektive Gewindetiefe oder Anforderung an vollständige Durchdringung | Bestimmt Befestigungsfestigkeit und Montagesicherheit |
| Bohrungsposition | Zentrierte Bohrung, versetzte Bohrung, Mehrfachbohrungsanordnung oder angeschweißter Aufsatz | Wichtig für die Ausrichtung der Vorrichtung und die Wiederholgenauigkeit der Montage |
| Materialzustand | Massive Kugel, Hohlkugel, geschweißte Kugel oder bearbeitete Kugel | Beeinflusst Tragfähigkeit, Bearbeitbarkeit, Gewicht und Kosten |
| Oberflächenbeschaffenheit | Poliert, gebürstet, beschichtet, lackiert, pulverbeschichtet oder sandgestrahlt | Beeinflusst Aussehen, Korrosionsbeständigkeit, Reibung und Handhabung |
Oberflächenveredelungen & kundenspezifische Optionen
Gewindekugeln können mit funktionalen oder dekorativen Oberflächenbehandlungen geliefert werden. Kugeln aus Edelstahl werden üblicherweise poliert oder gebürstet. Messingkugeln können für ein glänzendes, dekoratives Finish poliert werden. Aluminiumkugeln können je nach Projektanforderungen eloxiert, gebürstet, pulverbeschichtet oder poliert werden. Wenn Aussehen, Korrosionsschutz oder Montagefunktion es erfordern, können auch Beschichtungen, Sandstrahlen und kundenspezifische Lackierungen besprochen werden.
Für kundenspezifische Baugruppen kann SDBALLS gebohrte Löcher, Gewindebohrungen, angeschweißte Muttern, Schweißhaken, Gewindeeinsätze und andere OEM-Merkmale besprechen. Wo eine Gummi- oder Elastomerummantelung erforderlich ist, sollte das Projekt als kombinierte technische Kugel oder gummibeschichtete Komponente und nicht als Standard-Gewindekugel aus Metall betrachtet werden.
Anwendungen & Anwendungseignung
| Anwendung | Eignungsstufe | Hinweis für den Käufer |

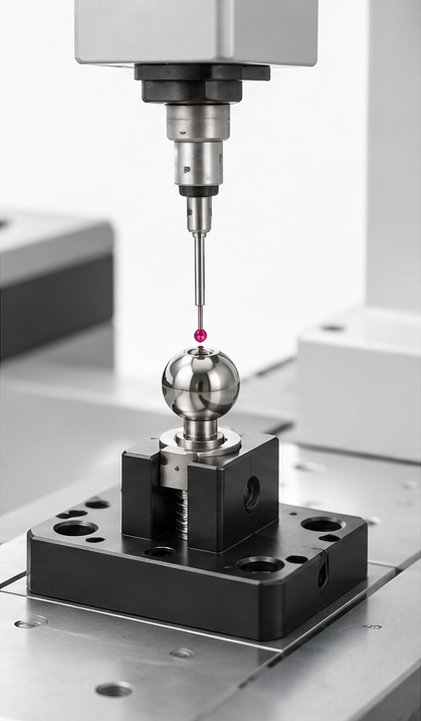

| Messmaschinen und Messvorrichtungen | Sehr gut | Die Gewindebefestigung ermöglicht stabile Anbringung und wiederholbare Positionierung. |

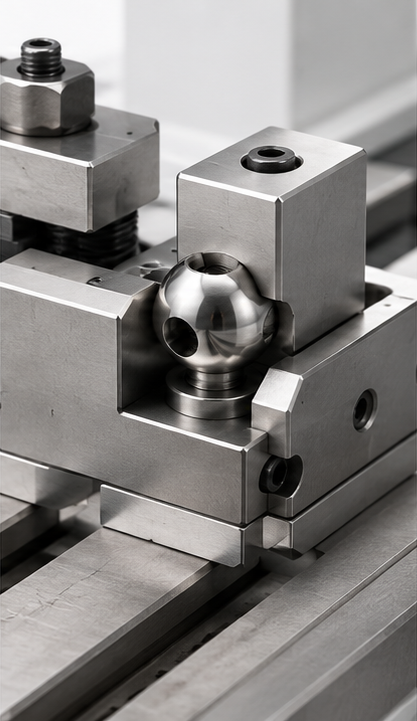

| Werkzeugmaschinen und Vorrichtungssysteme | Sehr gut | Nützlich, wenn ein kugelförmiger Kontakt- oder Positionierpunkt an einem Maschinenbauteil befestigt werden muss. |
| Industrielle Montagehardware | Sehr gut | Direkte Gewindeverschraubung vereinfacht die Installation im Vergleich zu externen Halterungen. |
| Dekorative und architektonische Kugeln | Gut | Kugeln mit großem Durchmesser aus Edelstahl, Messing oder Aluminium können mit verdeckten oder sichtbaren Gewindeanschlüssen montiert werden. |

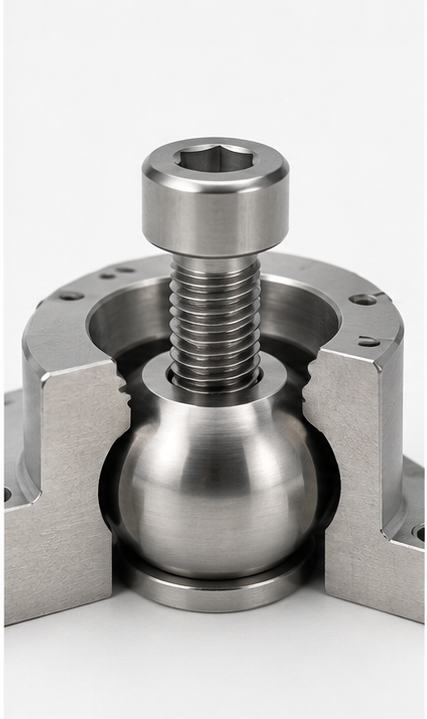

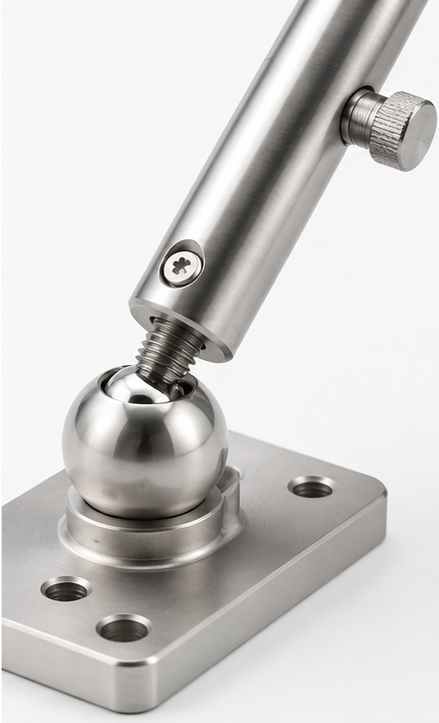

| Kugelgelenk- oder Gestängebaugruppen | Anwendungsabhängig | Gewinde, Material, Belastung, Verschleiß und Bewegungswinkel müssen anhand der Zeichnung bestätigt werden. |
| Korrosionsempfindliche Ausrüstung | Gut mit geeignetem Material | 304 oder 316 Edelstahl können je nach Umgebung ausgewählt werden. |
| Hochgeschwindigkeitslager-Anwendungen | Nicht empfohlen | Gewindekugeln sind konstruktive Montagekomponenten, keine Präzisions-Wälzlagerkugeln. |
| Hochbelastete sicherheitskritische Verbindungen | Erfordert Überprüfung | Belastung, Gewindeeingriff, Materialfestigkeit und Installationsmethode müssen vor der Verwendung geprüft werden. |

Leitfaden zur Werkstoffauswahl
| Materialoption | Typische Festigkeit | Einschränkung | Wann zu empfehlen |
| AISI 304 Edelstahl | Saubere Optik, allgemeine Korrosionsbeständigkeit, ungehärtete Edelstahlleistung | Nicht so korrosionsbeständig wie 316 in chloridhaltigen Umgebungen | Allgemeine Industrievorrichtungen, dekorative Hardware, saubere Innen-/Außenanwendungen |
| AISI 316 Edelstahl | Bessere Korrosionsbeständigkeit als 304, geeignet für anspruchsvollere Umgebungen | Höhere Kosten als 304 | Meeresnahe, chemische, Außen- oder feuchtigkeitsexponierte Projekte |
| AISI 201 Edelstahl | Kostengünstige Edelstahloptik | Geringere Korrosionsbeständigkeit als 304/316 | Dekorative oder Umgebungen mit geringerer Korrosion, bei denen die Kosten entscheidend sind |
| Messing | Gute Zerspanbarkeit, attraktives goldenes Aussehen, nicht magnetisch | Weicher als Stahl; nicht für hochbeanspruchte oder stark belastete Gewindeverbindungen geeignet | Dekorative Hardware, Armaturen, Instrumente, spezielle optikorientierte Anwendungen |
| Aluminium | Leicht, zerspanbar, geeignet für großformatige Kugeln | Geringere Festigkeit und Verschleißfestigkeit; Risiko von Chloridkorrosion | Große Dekorationskugeln, Leichtbaukonstruktionen, Architekturprojekte |
| Chromstahl / gehärteter Stahl | Hohe Härte und Verschleißfestigkeit | Nach dem Härten schwer zu bohren/gewindeschneiden; Korrosionsrisiko | Spezielle Verschleißkontakt-Projekte nur nach Prozessprüfung |
Fertigung & Prozesskontrolle
Gewindebälle erfordern zusätzliche Bearbeitung und Prozesskontrolle über die gewöhnliche Kugelproduktion hinaus. Typische Fertigungsschritte können Auswahl des Rohmaterials, Kugelformen oder Sphärenherstellung, Vorbereitung der Bearbeitung, Bohren, Gewindeschneiden oder Gewindefräsen, Entgraten, Polieren oder Endbearbeitung, Oberflächenbehandlung, Reinigung, Inspektion und Verpackung umfassen.
Bei Vollkugeln muss der Bearbeitungsprozess die Materialhärte und Bohrbarkeit berücksichtigen. Bei Hohl- oder großformatigen Sphären sollten Wandstärke, Schweißkonstruktion, Lochverstärkung und Montagefestigkeit bestätigt werden. Bei polierten oder dekorativen Kugeln sind die Entgratung der Lochränder und der Oberflächenschutz wichtig, um Kratzer während Transport und Installation zu vermeiden.
Qualitätskontrolle & Prüfung
Typische Inspektionspunkte umfassen Kugeldurchmesser, Gewindegröße, Gewindetiefe, Lochposition, Oberflächenerscheinung, Gratzustand, Beschichtungsqualität, Materialbestätigung und Verpackungszustand. Für Vorrichtungs- oder Werkzeugmaschinennutzung können Käufer zusätzlich Zeichnungsbestätigung, Musterfreigabe, Gewindelehrenprüfung, Oberflächengüteprüfung oder funktionale Montageprüfung anfordern.
Da Gewindebälle oft kundenspezifische Konstruktionsteile sind, sollten Toleranz- und Prüfnormen vor der Produktion vereinbart werden. SDBALLS kann bei Bedarf projektspezifische Prüfdokumentation, Chargenrückverfolgbarkeit, Koordination von Fremdinspektionen und Überprüfung der Exportverpackung unterstützen.
Verpackungsoptionen
Die Verpackung kann je nach Kugelgröße, Oberflächengüte und Exporttransportanforderungen gewählt werden. Kleine und mittlere Gewindebälle können in Kartons, mit Schaumstoffschutz, Kunststoffbeuteln oder Eimern verpackt werden. Große Edelstahl- oder Dekorationssphären erfordern möglicherweise Einzelverpackung, verstärkte Kartons, Holzkisten, Paletten oder kundenspezifische Schutzverpackungen, um Kratzer und Gewindeschäden zu vermeiden.

Hinweise zur Angebotsanfrage
Für eine genaue Angebotserstellung bitte angeben: Kugeldurchmesser, Material, Voll- oder Hohlstruktur, Gewindegröße, Gewindetiefe, Sackloch oder Durchgangsloch, Lochposition, Zeichnung oder Skizze, Oberflächengüte, Menge, Anwendung, Last- oder Einbaubedingungen, Verpackungsanforderung, Zielhafen und Handelsbedingung. Für Ersatzteile sind Fotos, Muster und aktuelle Teilezeichnungen besonders hilfreich.
Technische FAQ
F: Wozu dient eine Stahlkugel mit Gewindeloch?
A: Es dient dazu, ein kugelförmiges Bauteil sicher an einem anderen Teil zu befestigen. Typische Anwendungen umfassen Messmaschinen, Werkzeugmaschinen, Vorrichtungen, Befestigungskomponenten, Dekorationskugeln und kundenspezifische Baugruppen.
F: Ist dieses Produkt dasselbe wie eine Präzisionslagerkugel?
A: Nein. Eine Gewindekugel ist ein konstruiertes Befestigungs- oder Vorrichtungsteil. Sie ist nicht dafür ausgelegt, eine standardmäßige Präzisions-Wälzlagerkugel zu ersetzen.
F: Welche Materialien sind verfügbar?
A: Übliche Optionen umfassen Edelstahl 201, 304 und 316, Messing, Aluminium und andere Materialien nach Projektbestätigung. Das beste Material hängt von Korrosionsbeständigkeit, Festigkeit, Gewicht, Aussehen und Bearbeitungsanforderungen ab.
F: Können Sie metrische und Zoll-Gewinde herstellen?
A: Ja. Metrische, UNC/UNF und kundenspezifische Gewindespezifikationen können gemäß Zeichnung, Gewindelehrenanforderung und Fertigungsmöglichkeit besprochen werden.
F: Kann das Gewindeloch ein Sackloch oder Durchgangsloch sein?
A: Ja. Sacklöcher mit Gewinde, Durchgangslöcher mit Gewinde, Senkbohrungen, Senkungen und spezielle Lochlayouts können entsprechend der Anwendung geprüft werden.
F: Welche Informationen werden vor der Produktion benötigt?
A: Bitte bestätigen Sie Kugeldurchmesser, Material, Gewindegröße, Gewindetiefe, Lochtyp, Oberflächengüte, Menge, Anwendung, Zeichnung oder Muster und Verpackungsanforderung.
F: Kann SDBALLS polierte oder beschichtete Gewindebälle liefern?
A: Ja. Polieren, Bürsten, Beschichten, Pulverbeschichten, Sandstrahlen und andere Oberflächenbehandlungen können je nach Material und Endverwendung besprochen werden.
F: Können Gewindebälle in hochbelasteten Baugruppen verwendet werden?
A: Sie können in vielen Befestigungsanwendungen verwendet werden, aber hochbelastete oder sicherheitskritische Konstruktionen erfordern eine Überprüfung der Materialfestigkeit, Gewindeeingriffslänge, Wandstärke, Art des Befestigungselements und Installationsmethode.
