Zylinder- & Nadelrollen
Zylinder- und Nadelrollen sind Präzisionswälzkörper für den Einsatz in Lagern, Linearsystemen, Automobilkomponenten, Getrieben, Führungen und kompakten mechanischen Strukturen, bei denen hohe radiale Tragfähigkeit und genaues Abrollverhalten erforderlich sind. Nadelrollen sind im Verhältnis zu ihrer Länge lang und haben einen kleinen Durchmesser, wodurch sie sich besonders für Lagerkonstruktionen mit begrenztem radialem Bauraum eignen.
SDBALLS liefert Zylinder- und Nadelrollen aus Chrom-Wälzlagerstahl und Edelstahl, wobei Abmessungen, Präzisionsgrade, Lagerluft und Rollentypen entsprechend der Zeichnung des Käufers, der Lagerauslegung, den Belastungsbedingungen, der Laufgenauigkeit und der Einsatzumgebung ausgewählt werden.
| Artikel | Empfohlener Seiteninhalt |
| Produkttyp | Zylinderrollen, Nadelrollen, Präzisionslagerrollen, kundenspezifische Wälzkörper |
| Materialoptionen | Wälzlagerstahl AISI 52100; Edelstahlsorten wie AISI 304, 316, 420C, 430 und 440C je nach Anwendungsanforderung |
| Präzisionsklasse | P0, P6, P5, P4 für lagerbezogene Baugruppen, bei denen eine Genauigkeitsklasse festgelegt ist |
| Durchmesser- / Größenreferenz | Rollendurchmesser und -länge nach Zeichnung; die Originalseite enthält Referenzen für Bohrungsdurchmesser 1 mm–20 mm, Außendurchmesser 3 mm–50 mm und Dicken 0,4 mm–5 mm |
| Lagerluft / Passung | C0, C1, C2, C3, C4, C5 bei lagerbezogenen Einbauanforderungen; mit Zeichnung und Einsatzbedingungen abstimmen |
Dieses Produkt teilen
Produktübersicht

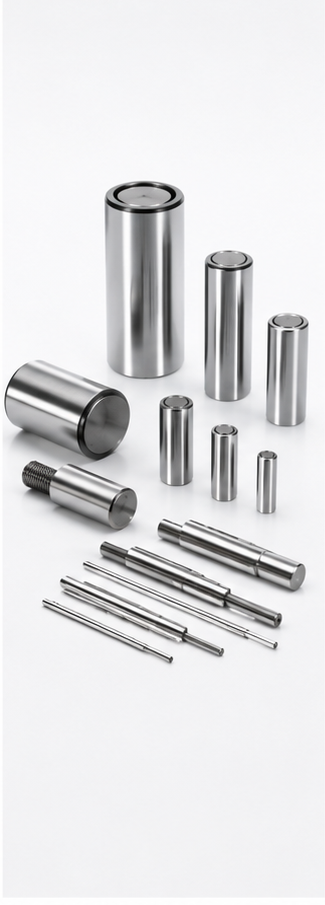

Zylinder- und Nadelrollen sind keine gewöhnlichen Stahlkugeln; es sind Präzisionswälzkörper, die Lasten durch Linienberührung statt Punktberührung übertragen. Diese Geometrie ermöglicht innerhalb eines kompakten Bauraums eine höhere radiale Tragfähigkeit als bei vielen kugelförmigen Wälzkörpern.
Nadelrollen sind besonders nützlich, wenn der radiale Bauraum begrenzt ist. Ihr kleiner Durchmesser und ihre relativ lange Länge ermöglichen einen kompakten Querschnitt bei gleichzeitiger Beibehaltung der Tragfähigkeit. Zylinderrollen werden üblicherweise dort eingesetzt, wo stabile Wälzkontakte, Steifigkeit und hohe radiale Tragfähigkeit erforderlich sind.
Für internationale Einkäufer sind die kritischen Beschaffungspunkte: Material, Rollendurchmesser, Rollenlänge, Endprofil, Oberflächengüte, Härte, Genauigkeitsklasse, Spielanforderung (falls Teil einer Baugruppe) und gleichbleibende Chargenqualität. Diese Rollen sollten normalerweise gemäß technischer Zeichnungen oder bestätigter Muster angeboten werden.
Werkstoffauswahl & technische Positionierung
Das gängigste Material für Präzisions-Zylinder- und Nadelrollen ist Wälzlagerstahl wie AISI 52100, da dieser nach der Wärmebehandlung hohe Härte, Verschleißfestigkeit, Dauerfestigkeit und stabiles Wälzverhalten bietet. Edelstahlrollen-Optionen können in Betracht gezogen werden, wenn Korrosionsbeständigkeit erforderlich ist, wobei die genaue Güte entsprechend dem Gleichgewicht zwischen Härte, Korrosionsbeständigkeit und Betriebsumgebung ausgewählt werden sollte.
AISI 304 und 316 Edelstähle bieten Korrosionsbeständigkeit, sind aber keine hochharten Lagerwerkstoffe. Martensitische Edelstahlsorten wie 420C und 440C sind besser geeignet, wenn höhere Härte und Verschleißfestigkeit zusammen mit mäßiger Korrosionsbeständigkeit erforderlich sind. Bei starker Korrosion, hohen Temperaturen oder nicht-magnetischen Anforderungen können je nach konstruktiver Machbarkeit auch keramische Wälzkörper in Betracht gezogen werden.
Technische Spezifikationen
| Parameter | Empfohlene Beschreibung |
| Rollengeometrie | Zylinderrollen und Nadelrollen mit kontrolliertem Durchmesser, Länge, Rundheit, Geradheit, Endgeometrie und Oberflächengüte |
| Maßkontrolle | Gefertigt nach Zeichnung, Muster oder Standard-Lagerspezifikation; Rollendurchmesser und -länge müssen vor Angebotsabgabe bestätigt werden |
| Spiel-Referenz | C0-C5 gilt, wenn Rollen als Teil von oder abgestimmt auf Lagerbaugruppen geliefert werden; Angebote, die nur Rollen betreffen, sollten stattdessen die Maßtoleranz angeben |
| Härte | Hängt vom Material und der Wärmebehandlung ab; Rollen aus AISI 52100 Wälzlagerstahl sind typischerweise für die Wälzkontaktleistung gehärtet |
| Typ / Design-Optionen | NRA, NRB, ZB, TR, konische und zeichnungsbasierte kundenspezifische Rollentypen; Angaben zu Abschirmung/Dichtung sollten bei Bestellung kompletter Lagerbaugruppen bestätigt werden |
| Oberflächenbeschaffenheit | Geschliffene, geläppte oder polierte Wälzfläche je nach Präzisions- und Anwendungsanforderungen |
| Dokumentation | Prüfberichte, Materialbestätigung und Musterfreigabe können für OEM-Projekte besprochen werden |
| Typische Anwendungen | Lager, Automobilkomponenten, Getriebe, Werkzeugmaschinen, Hochgeschwindigkeitsspindeln, Schlitten, Linearführungen, Luft- und Raumfahrtmechanismen, Windenergiekomponenten, Gleitschleifanlagen |
| Verpackung | Schüttgutverpackung, Plastikbeutel, Karton, Rohr, Box, Palette oder kundenspezifische OEM-Verpackung mit Größen-/Chargenetikettierung |
Anwendungen & Anwendungseignung
| Anwendung | Eignungsstufe | Hinweis für den Käufer |

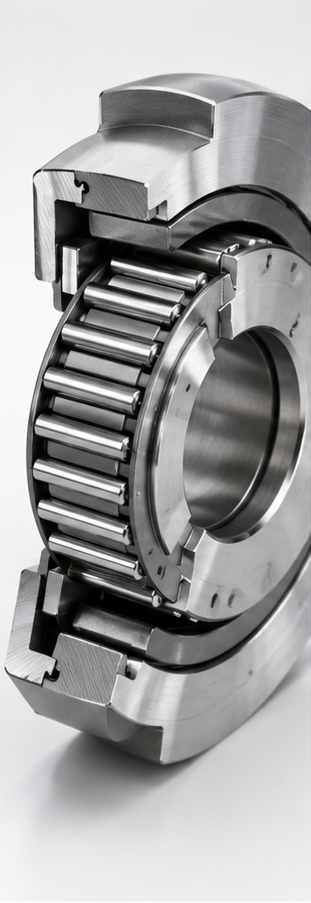

| Nadelrollenlager und Zylinderrollenlager | Sehr gut | Kernanwendung für Präzisionswälzkörper; Zeichnung und Toleranzklasse sollten bestätigt werden. |

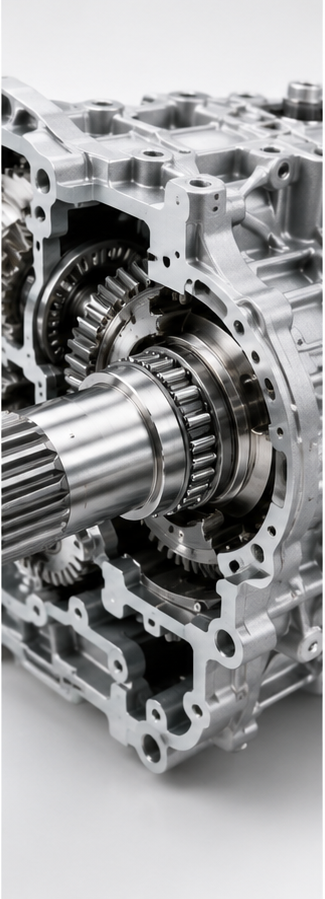

| Fahrzeuggetriebe, Getriebe und kompakte Mechanismen | Sehr gut | Hohe radiale Tragfähigkeit auf begrenztem Raum unterstützt kompaktes mechanisches Design. |
| Werkzeugmaschinen und Hochgeschwindigkeitsspindelbaugruppen | Gut bis sehr gut | Erfordert höhere Genauigkeitsklasse, kontrollierte Oberflächengüte und strenge Chargenkonsistenz. |

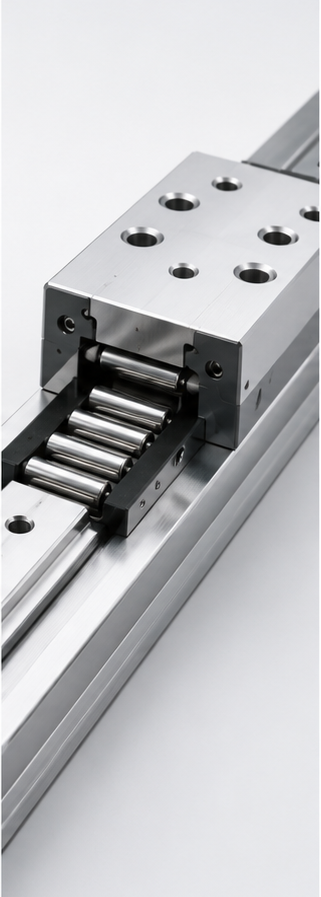

| Linearführungen, Schlitten und Automatisierungssysteme | Gut | Geeignet, wo gleichmäßiges Rollen, Steifigkeit und Lastverteilung erforderlich sind. |
| Aktuatoren und Gestängemechanismen für die Luft- und Raumfahrt | Projektabhängig | Erfordert strenge Spezifikation, Rückverfolgbarkeit und Prüfdokumentation. |

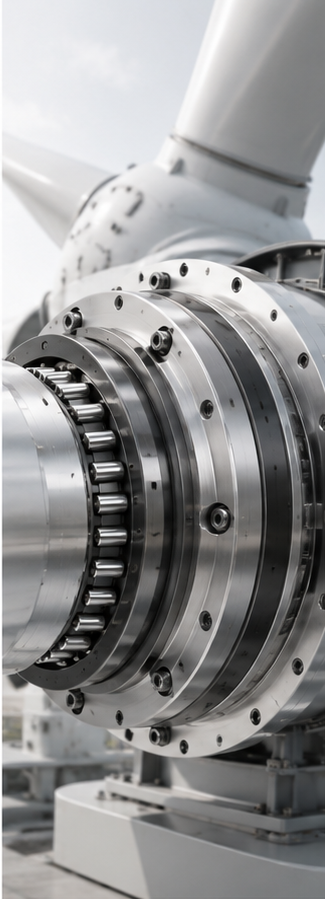

| Windenergie- und Industriegetriebekomponenten | Gut | Nützlich, wo radiale Tragfähigkeit und Verschleißfestigkeit wichtig sind. |
| Gleitschliff- und Polieranlagen | Anwendungsabhängig | Material, Härte und Verschleißanforderung vor der Auswahl bestätigen. |
| Korrosive oder feuchte Umgebungen | Bedingt geeignet | Verwenden Sie rostfreie oder andere korrosionsbeständige Optionen; Wälzlagerrollen aus Stahl benötigen Rostschutz. |
Leitfaden zur Werkstoffauswahl
| Materialoption | Typische Festigkeit | Einschränkung | Wann zu empfehlen |
| Wälzlagerrollen aus AISI 52100 Stahl | Hohe Härte, Verschleißfestigkeit und Wälzermüdungsleistung | Ohne Schutz nicht korrosionsbeständig | Allgemeine Wälzlagerrollen, Automobilbaugruppen, Getriebe und hochbelastete Wälzsysteme |
| Rostfreie Rollen aus AISI 304 / 316 | Bessere Korrosionsbeständigkeit und sauberes Erscheinungsbild | Geringere Härte als gehärtete Wälzlagerstähle | Feuchte oder leicht korrosive Umgebungen, in denen hohe Lagerermüdung nicht die Hauptanforderung ist |
| Rostfreie Rollen aus AISI 420C / 440C | Höhere Härte mit mäßiger Korrosionsbeständigkeit | Weniger korrosionsbeständig als 316 in chloridhaltigen oder aggressiven Medien | Anwendungen, die sowohl Härte als auch eine gewisse Edelstahlleistung erfordern |
| Keramikrollen oder Keramikkugeln | Nicht magnetische, korrosionsbeständige und hochtemperaturbeständige Optionen | Höhere Kosten und Konstruktionsüberprüfung erforderlich | Spezielle Anwendungen, bei denen Metallrollen nicht geeignet sind |
Fertigung & Prozesskontrolle
Die Produktion von Zylinder- und Nadelrollen erfordert eine strenge Kontrolle von Material, Rohlingformung, Wärmebehandlung, Schleifen, Läppen, Polieren, Sortieren und Prüfen. Im Gegensatz zu dekorativen oder allgemeinen zylindrischen Teilen müssen Wälzlagerrollen eine kontrollierte Geometrie und Oberflächengüte beibehalten, um die Wälzkontaktleistung zu gewährleisten.
Wichtige Prozesskontrollpunkte umfassen die Rohstoffauswahl, Stabilität der Wärmebehandlung, Durchmesserkontrolle, Längenkontrolle, Stirnflächenqualität, Oberflächenrauheit, Geradheit, Rundheit, visuelle Erscheinung, Reinigung und rostschützende Verpackung.
Qualitätskontrolle & Prüfung
Typische Prüfpunkte umfassen Rollendurchmesser, Länge, Rundheit, Zylindrizität, Geradheit, Stirnprofil, Härte, Oberflächengüte, Oberflächenerscheinung und Verpackungszustand. Für OEM- und Wälzlagerindustrieprojekte kann SDBALLS Musterfreigabe, Prüfberichte, Materialzertifikate, Chargenrückverfolgbarkeit und kundenspezifische Kennzeichnung besprechen.
Da die Rollenleistung stark von den Gegenlaufflächen, der Schmierung, der Drehzahl, der Belastung und der Einbaugenauigkeit abhängt, werden Käufer gebeten, vor der Serienproduktion Zeichnungen, Toleranzanforderungen und Anwendungsbedingungen bereitzustellen.
Verpackungsoptionen
SDBALLS kann Zylinder- und Nadelrollen in Großgebinden, Plastikbeuteln, Röhrchen, kleinen Kartons, Exportkartons, Eimern, Fässern oder palettierter Verpackung liefern. Für Präzisionsrollen werden saubere Verpackung, Rostschutz, Größenkennzeichnung, Gütegradmarkierung und Chargenidentifikation empfohlen.
Hinweise zur Angebotsanfrage
Für eine genaue Angebotserstellung bitte bestätigen: Produkttyp, Material, Rollendurchmesser, Rollenlänge, Präzisionsgrad oder Toleranz, Härteanforderung, Stirnprofil, Oberflächengüte, ggf. Spielanforderung im Zusammenhang mit der Lagermontage, Menge, Verpackungsmethode, Anwendung, Verfügbarkeit von Zeichnung oder Muster, Anforderung an Prüfdokumente, Bestimmungshafen und Handelsbedingung.
Technische FAQ
F: Wozu werden zylindrische und Nadelwalzen verwendet?
A: Es handelt sich um Wälzkörper, die in Lagern, Getrieben, Automobilkomponenten, Werkzeugmaschinen, Linearführungen und anderen kompakten mechanischen Systemen eingesetzt werden, bei denen radiale Tragfähigkeit und Laufgenauigkeit wichtig sind.
Q: Was ist der Unterschied zwischen Zylinderrollen und Nadelrollen?
A: Nadelrollen sind Zylinderrollen mit einem im Verhältnis zu ihrer Länge kleinen Durchmesser, wodurch sie besonders für kompakte Lagerkonstruktionen mit begrenztem radialem Bauraum geeignet sind. Zylinderrollen können ein größeres Durchmesser-Längen-Verhältnis aufweisen und werden in vielen hochbelasteten Lagersystemen verwendet.
F: Welche Materialien kann SDBALLS liefern?
A: Übliche Optionen umfassen Wälzlagerstahl AISI 52100 und nichtrostende Stähle wie AISI 304, 316, 420C, 430 und 440C. Die Materialauswahl sollte entsprechend den Anforderungen an Belastung, Verschleiß, Korrosion und Kosten erfolgen.
Q: Sind diese Rollen korrosionsbeständig?
A: Wälzlagerstahlrollen aus AISI 52100 sind nicht korrosionsbeständig und erfordern normalerweise rostschützendes Öl oder kontrollierte Lagerung. Nichtrostende Optionen können die Korrosionsbeständigkeit verbessern, aber die Sortenauswahl sollte auf die Umgebung abgestimmt sein.
F: Welche Präzisionssorten sind erhältlich?
A: Übliche lagerbezogene Genauigkeitsgrade umfassen P0, P6, P5 und P4. Höhere Genauigkeitsgrade erfordern eine strengere Kontrolle von Geometrie, Oberflächengüte und Prüfung.
Q: Muss ich eine Zeichnung bereitstellen?
A: Ja, Zeichnungen oder Muster werden dringend empfohlen, da Durchmesser, Länge, Endgeometrie, Toleranz, Härte und Oberflächengüte der Rolle die Montageleistung direkt beeinflussen.
Q: Kann SDBALLS kundenspezifische Rollen liefern?
A: Ja. SDBALLS kann die Produktion nach Zeichnung, OEM-Verpackung, gemischte Größen, spezielle Materialauswahl und Prüfdokumentation besprechen.
Q: Was sollte vor dem Austausch einer vorhandenen Rolle bestätigt werden?
A: Bitte bestätigen Sie Originalmaterial, Abmessungen, Toleranz, Härte, Oberflächengüte, Anwendungslast, Drehzahl, Schmierung, Arbeitsumgebung und ob die Rolle Teil einer Standardlagerbaugruppe ist.
